Otevřený projekt chytré elektroinstalace

3 hlavní priority

Úspory

Snížení nákladů na provoz domu. Příkladem je snížení spotřeby elektrické energie a výdajů na vytápění. Dále pak automatické vypínání spotřebičů, osvětlení po opuštění domu a jiné.

Bezpečí

Bezpečnostní systém patří k základním součástem inteligentního domu. Možnost simulace provozu Vaší domácnosti během dovolené. Bezpečnostní prvky: sensory pohybu, sensory kouřové a CO, sensory přítomnosti osob či Aquastop na hlavním přívodu vody.

Komfort

Relaxace v roli využití předem nastavených uživatelských scén. Dálkový dozor nad celou domácností. Řízení komfortních systémů jako jsou: automatické závlahové systémy, bazény, sauny a vířivé vany a jiné.

Popis systému

Chytrá elektroinstalace

Chceme-li bydlet v chytrém domě, musíme se nejprve zamyslet nad tím, co vlastně chytrý dům je.

Kdysi dávno, ještě v dobách společného Československa vycházely technické příručky k vysvětlení činnosti tehdy složitých přístrojů.
Měly příznačný název, například: “Farebný televízor, nič jednoduchšie”. Toto by se dalo parafrázovat i na chytrý dům a napsat “Chytrý dům, nic jednoduššího”.

Aby dům byl opravdu chytrý, musí se pro to něco udělat.

Elektroinstalace, která se instaluje v domech již celá desetiletí, asi k tomuto účelu nebude vhodná. Vypínač, který rozsvěcí světlo, je zapojen do série se žárovkou a připojí ji na zdroj proudu.

Pro chytrou instalaci je třeba toto zapojení opustit a vypínač si pojmenovat ne jako vypínač, ale jako zdroj informace o tom, že chceme rozsvítit nebo zhasnout. Žárovku nebo svítidlo nemusíme přejmenovávat, je to jednoduše spotřebič. Teď už stačí mezi zdroj informace (vypínač) a žárovku zařadit prvek, který ji na základě požadavku nebo informace rozsvítí.

Tím prvkem je počítač, který toto zprostředkuje. Když provedeme tyto kroky, otevřou se nám v podstatě neomezené možnosti. Nejsme tak závislí na původním vypínači co se týče provedení i umístění. K rozsvícení můžeme použít jakoukoliv jinou informaci, například otevření dveři, pohyb, hlasové ovládání, tablet, chytrý telefon a nevím co ještě v budoucnu přijde, ale je možno použit i ten zmiňovaný vypínač.

Výstupním prvkem může být relé, které žárovku rozsvítí. Nové osvětlení na bázi LED umožňuje ale mnohem více. Jednak je můžeme napájet malým napětím, které se dá zálohovat baterií. Můžeme tedy svítit i když nepůjde proud. Umožňuje také plynulé stmívaní a je-li třeba může měnit třeba i barvu nebo barevný tón.

Řídící počítač

Při slově počítač si většina z nás představí nějakou bednu pod stolem, ke které je připojena klávesnice a monitor a mnoho dalších vědí.
My ale použijeme jiný typ počítače, který je velký jako kreditní karta a stojí o mnoho méně než stolní počítač, ale pro účely chytré instalace toho umí mnohem víc.

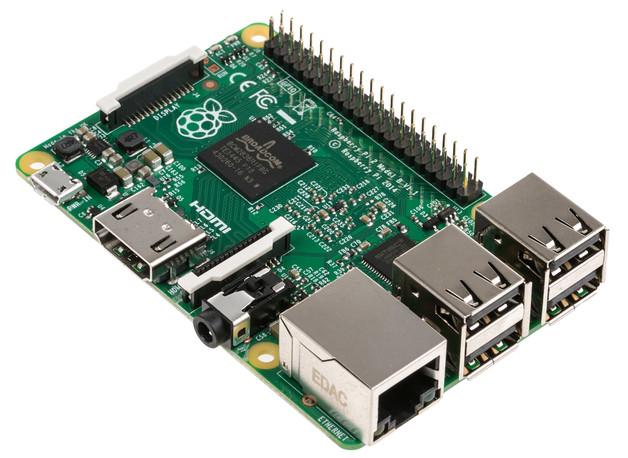

Při výběru tohoto počítače máme mnoho možností, my jsme pro tyto účely vybrali Raspberry Pi, který vyhovuje podle parametru cena – výkon nejlépe.

Raspberry Pi

DIN1010

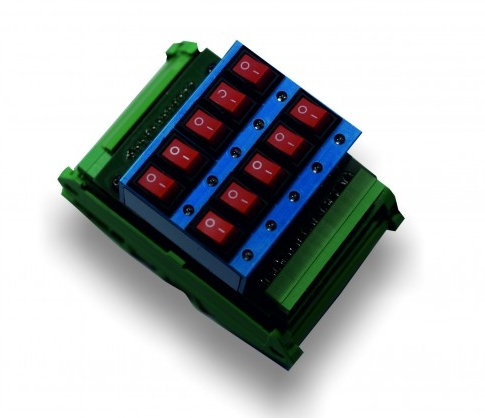

Aby se nemusely všechny “dráty” tahat k tomuto počítači, vyrobili jsme malou jednotku DIN1010, která je prodlouženou rukou řídicího počítače. Její název je odvozen od toho, že ji lze namontovat na DIN lištu a tudíž je jí možno umístit do jakéhokoliv rozvaděče nebo rozvodné skříňky, kterých se vyrábí velké množství a každý si může vybrat podle svého vkusu a svých možností.

Čísla v názvu značí, že tento modul obsahuje deset vstupů a deset výstupů. Znamená to, že můžeme připojit až 10 zdrojů informace (vypínačů) a 10 výstupů, které mohou ovládat třeba svítidla. Moderní prvky osvětlení může ovládat přímo, ale třeba žárovku musí spínat ještě přes relé nebo jiný výkonový prvek. Navíc jednotka DIN1010 má i 10 vypínačů, které mohou přímo ovládat připojené spotřebiče, takže se nemusí bát, že nebudeme mít žádnou kontrolu nad spotřebiči a dostaneme se tak v případě poruchy do digitální pasti.

Jedotku DIN1010 je možno umístit přímo do místa, kde bude ovládat jednotlivé spotřebiče. Například ke koupelně nebo do strojovny.
Připojení komunikace s počítačem se provádí kroucenou dvoulinkou (obdoba zvonkového drátu) a propojení jednotlivých modulů DIN1010 je tak velice jednoduché.

Místo, kde umístíme skřínku s modulem nebo více moduly DIN1010 můžeme nazvat ostrůvkem. Přivedeme sem i přívod napájení 230V pro spotřebiče určené na toto napětí (žehlička) a napájení 12V nebo 24V zálohované baterií (není podmínkou, ale je to výhodnější).
Ostrůvků může být několik nebo také jeden, záleží na velikosti domu a technických možnostech. Toto uspořádání značně sníží počet kabelů v instalaci.

DIN1010

Silnoproudý rozvaděč

V domě nebo bytě se nevyhneme rozvaděči se silnoproudým rozvodem. Jednak je nutno dodržovat technické normy a je nutno jistit vedení i spotřebiče. V tomto rozvaděči bude i jistič(e) pro připojení napájení 230V pro jednotlivé ostrůvky. Může zde být umístěn i modul DIN1010, který bude ovládat pomocí relé pračku, zásuvku pro žehličku, myčku na nádobí, domácí vodárnu a podobně. Tím se získá kontrola nad těmito spotřebiči, kterou využijeme třeba pro zapínání v čase levného tarifu nebo naopak můžeme vypnout při havárii a nebo jen můžeme sledovat a nastavovat ekonomiku provozu daných zařízení.

Měl by zde být i zdroj malého napětí (12V nebo 24V), pokud je to možno zálohovaný baterií. Ta lze jednoduše dobíjet z fotovoltaického panelu a tím máme část energie prakticky zadarmo. Rozvod tohoto nízkého napětí je výhodnější pro osvětlení (zálohování), ale i z hlediska redukce počtů různých adaptérů a nabíječek, které máme nyní zastrkané v zásuvkách.

Ostrůvek (slaboproudá rozvodnice)

Až doposud se instalace podobala až na malé vyjjímky instalaci, jaká se provádí v současnosti. Ostrůvek už ale z tohoto uspořádání vybočuje. Jednak nebylo zvykem mít po domě více rozvaděčů nebo rozvodnic a také se žádná chytrost nepožadovala.

Ostrůvek, bude-li instalován optimálně, značně zredukuje množství kabelů, ale hlavně velice zjednoduší a zpřehlední chytrou instalaci. Ve výzbroji ostrůvku bude vždy jeden nebo více modulů DIN1010. Budou zde i výkonnové spínače pro spotřebiče, které to vyžadují. Bude zde i jištění přívodu 230V (bude-li použito) a jištění přívodu malého napětí (12V nebo 24V).

Jaké malé napětí bude využito záleží na několika faktorech:

  • rozsah chytré instalace
  • počet a výkon spotřebičů na připojených na toto napětí
  • zda-li bude toto napětí zálohováno baterií
  • zda bude použit fotovoltaický panel pro dobíjení

U malých rozvodů bude asi stačit rozvod 12V, pro větší instalace a pro fotovoltaiku je výhodnější rozvod 24V – z důvodu polovičního proudu při stejném výkonu.

Sensory

Abychom v budoucnu mohli plně využít výhod chytré instalace, je třeba počítat s připojením různých čidel a senzorů.

Jedná se o senzory:

  • pohybu (PIR)
  • teploty, vlhkosti
  • CO2
  • přítomnosti osob nebo zvířat
  • čidla zaplavení, snímání průtoku vody
  • čidla stavu dveří a oken
  • kouřové snímače
  • měření spotřeby energií.

Všechny tyto senzory připojujeme na vstupy modulů DIN1010 a můžeme je postupně rozšiřovat.

Z hlediska všech třech faktorů chytrého bydlení (ekonomika, bezpečnost a komfort) je pořeba již v návrhu počítat například s třítrubkovým rozvodem vody (teplá chytře cirkuluje, takže není nutno odtáčet studenou vodu), připravit se i na možnost využití dešťové, případně odpadní vody. Kdo má rád vanu, je na místě počítat s průtokovým příhřevem, abychom nemuseli vodu v bojleru nahřívat na vysokou teplotu.

Za zmínku stojí i ovládaný ventil pro uzavření přívodu vody v případě havárie a ještě nějaký komunikační modul, který nás upozorní na vyjjímečný stav v naší nepřítomnosti. Lze využít GSM bránu, která nás může prozvonit, či poslat SMS nebo obojí.

Toto uspořádání chytré instalace nám umožňuje rozšiřovat a zdokonalovat systém i v budoucnu, aniž bychom museli natahovat další kabely a sekat ve zdi.
